C’est un “mod” assez simple à mettre en œuvre qui, lorsqu’il est ajouté à votre Telecaster, il permet une position en série avec un son assez “Fat”.
La seule particularité pour ce type de circuit est que si vous avez un capot sur le micros manche vous devez absolument faire la modification suivante.

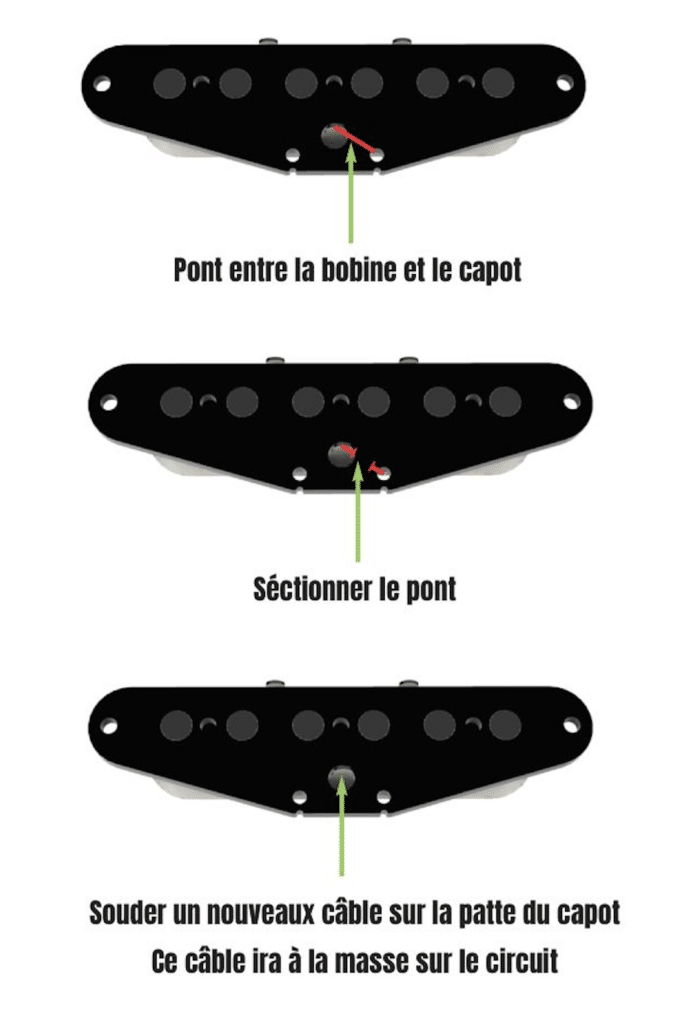

Votre micro a deux fils, le blanc est en principe le point chaud et le noir pour la masse. Le capot a 3 pattes, la patte du centre est relié au fil noir. Cela permet au perturbations capté par le capot d’être envoyé à la masse. Dans une configuration a 4 positions, vous devez vous assurez que le capot ait son propre câble relié à la masse. Comme illustré ci dessous.

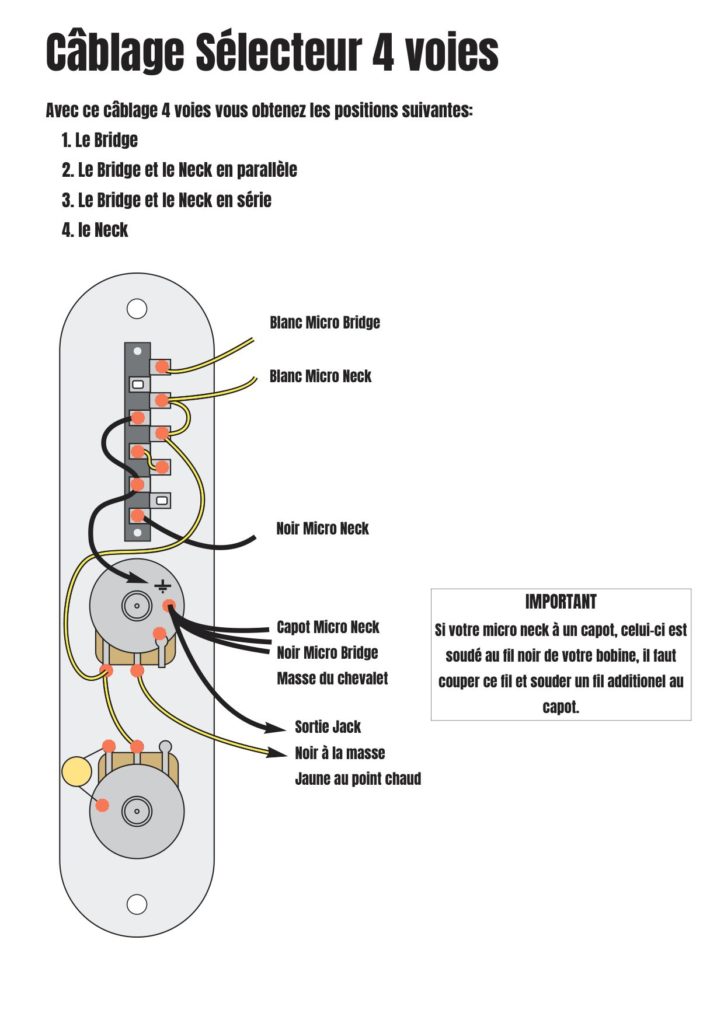

Pour ce circuit, vous avez besoin de:
- 2 pickups. Le set Gibus P90 TELECASTER fait des merveilles avec ce type de circuit.
- 2 potentiomètres 250kOhms (Emerson Pro CTS 250k Solid Shaft)
- 1 sélecteur 4 voies (CRL 3-Way Leveler Switch)
- 1 condensateur de 0.047uF (par défaut)
- 1 Jack Mono (Pure Tone Multi-Contact 1/4″)
- Du câble 22 AWG ou Push-Back Nylon pour un câblage vintage
